說明：

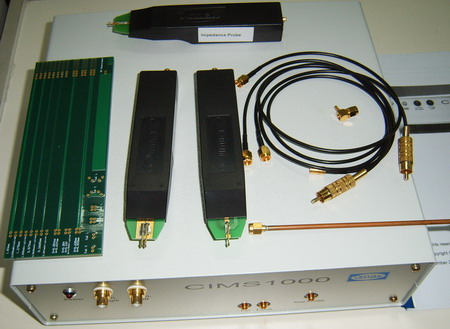

Qtest 公司所研發的 CIMS-1000 特性組抗測試儀，是專為電路板廠需要所開發的測試系統。
此系統的優點包含 :
l 系統 價格合理
l 操作/維修/保養容易
l 不受環境靜電的干擾/破壞
l 特殊的電容/電感測試法,可提供您問題COUPON的直接判讀
l 不必準備多樣的測試探棒,只需要3支測試探棒,即可搞定所有的測試(包含單端/差動模式)
l 此系列設計規格符合IPC-TM 650之標準
l 測試系統 自動測試結果資料蒐集功能可輕易地將測試結果、系統設定及 測量 條 件傳送 到其 他資料庫或 試算表套裝軟體以供即 時執行統 計製程控制 (SPC)
功能：
Qtest CIMS1000 規格 :
一. 特性阻抗測試 :
1. 特性阻抗範圍 : 20-150 歐姆
2. 再現性 :1% 的讀值 ,( 操作者操作探棒的位置 , 力量影響 )
3. 精確度 : 依標準值校正或是與其他特性阻抗標準測量系統比較頻率範圍 :1 MHz to 170MHz
4. 測量時間 : 製程模式下 : 約 1 秒
5. 測量模式 : 單端 / 差動測量模式
二. PCB 線路頻寬或是線速測量 :
頻寬測試 : 數位訊號的上昇時間的 10% to 90% 大可達 20GHz
三. 電容 / 電感測量 :
1. 電容 :0.2pF to 10pF , 解析度 :0.2Pf 具備歸零 / 重置功能
2. 電感 :1nH, 解析度 :1uH
四. 製程測試功能 :
1. 零界值設定 : 操作者可以任意定義 coupon 不同阻抗直的測試循環
2. PASS/FAIL 自動比較功能 , 顯示幕尚可直接顯示相關的訊息
3. 測試資料自動蒐集功能 , 可針對 COUPON 的訊息 , 測試結果 … 等
4. 測試系統內建腳踏開關功能
CIMS1000 必須與桌上型 PC 或是筆記型電腦透過 USB2.0 連接 , 操作界面為 Windows XP 環境
標準附件 :
1. 單端 / 差動 / 短路測試探棒各一支 ( 包含 50 歐姆專用隔離線 )
2. 原文操作手冊
3. 腳踏開關及連接線
4. 操作軟件及 USB2.0 專用連接線
